Bài này tôi sẽ hướng dẫn bạn cách Clear Me BIOS để đưa file BIOS về nguyên gốc, để nạp lại BIOS, phục vụ quá trình sửa chữa Laptop. Nếu bạn đang học sửa laptop thì chắc chắn bài học này sẽ vô cùng có lợi cho bạn.
Lưu ý: Clear Me BIOS chỉ dành cho BIOS trên main laptop sử dụng CPU Intel thôi nha các bạn. Còn CPU AMD thì không có Clear Me.
1. Các công cụ cần có để Clear Me BIOS:
- ME Analyzer: Phần mềm dùng để đọc thông tin file BIOS, xem phiên bản Me Region. ➔ Xem tại đây »
- Intel ME System Tools: Phần mềm để ghi đè Me Region (BIOS gốc) lên BIOS cần clear me. ➔ Xem tại đây »
- Intel ME Firmware Repository Pack: Gói BIOS gốc dùng để ghi. ➔ Xem tại đây »
Mấy cái này bạn tự tải về bản mới nhất mà dùng.
2. Hướng dẫn Clear Me BIOS

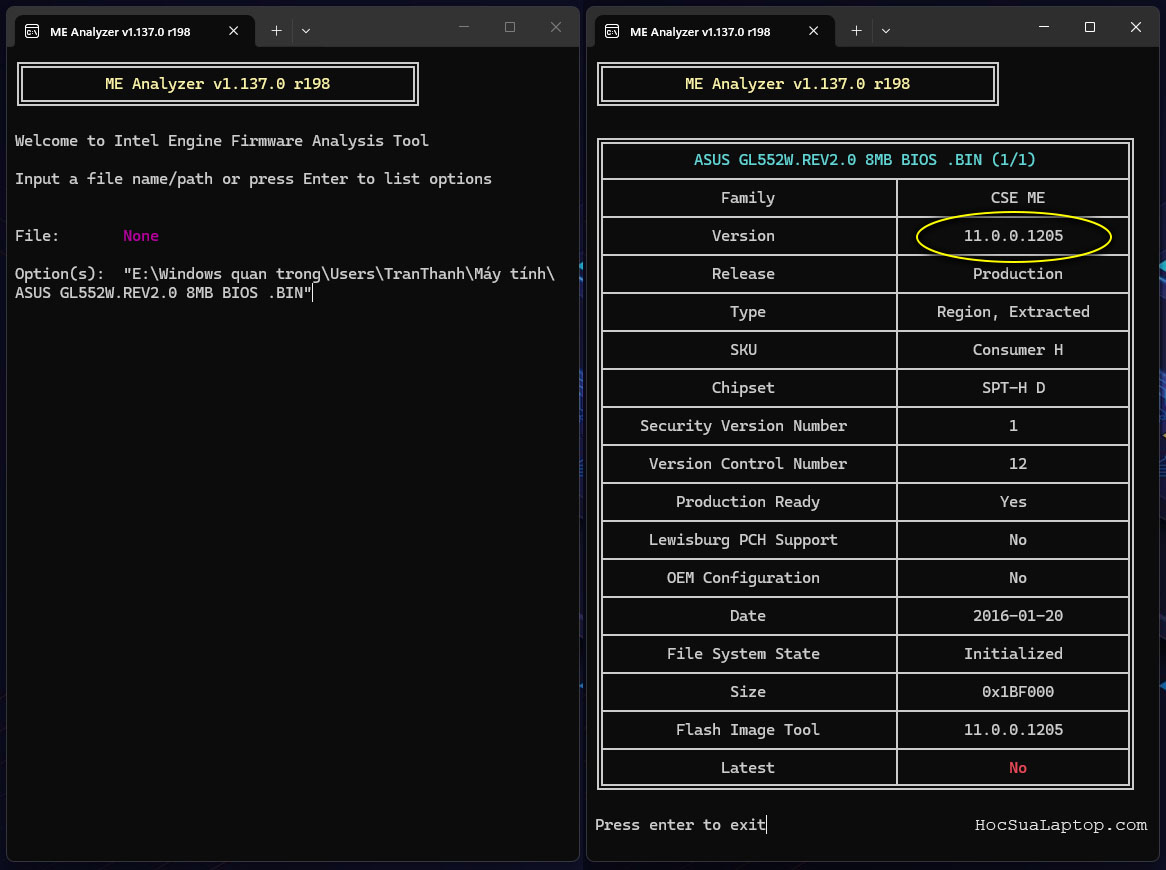

Bước 1: Xem phiên bản ME Region
Bạn trích xuất file BIOS từ IC ROM trên main laptop ra, sau đó làm theo hướng dẫn này để xem nó là phiên bản gì:
– Mở chương trình ME Analyzer lên, nó sẽ hiện lên cửa sổ dos màu đen.
– Kéo thả file BIOS cần clear vào đó và bấm Enter, nó sẽ hiện ra bảng thông tin.
– Xem dòng Version là phiên bản gì, ví dụ: 11.0.0.1205.

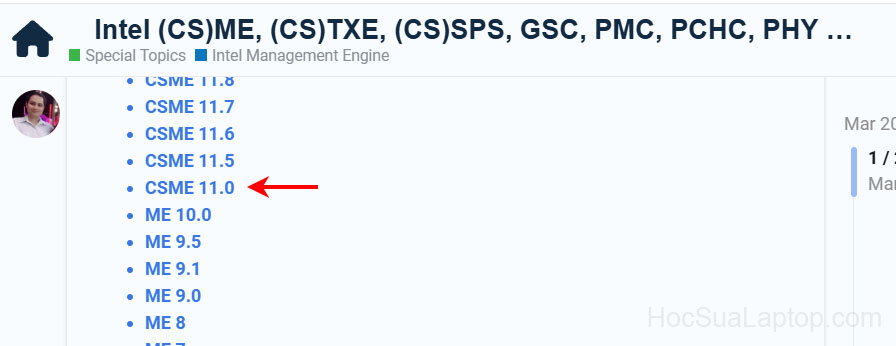

Bước 2: Tải file BIOS gốc (firmware)
– Tải gói theo phiên bản ME của bạn: Giả sử phiên bản ME của bạn là 11.0.0.1205 thì tải bản Intel CSME 11.0 về, nó là một gói bao gồm nhiều file cùng đầu phiên bản trong đó.
– Tải về xong giải nén ra.

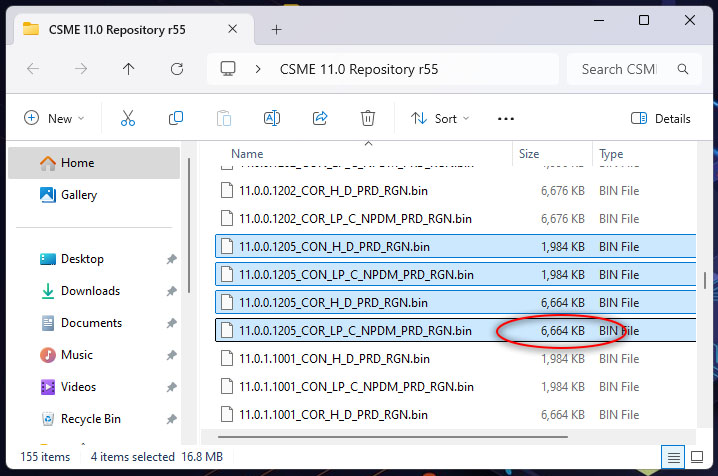

– Chọn file đúng phiên bản mình cần, copy để riêng ra.
Lưu ý:
- Có khi nó có nhiều file cùng phiên bản thì chọn file có kích thước gần với file cần clear. Ví dụ file cần clear của tôi có kích thước 8,388 KB (8 MB) nên tôi sẽ copy file có kích thước 6,664 KB.
- Nếu có hai file cùng kích thước mà không chắc là file nào thì làm thử từng file thôi.
Bước 3: Ghi đè Me Region lên BIOS (Clear Me)
– Mở công cụ Intel ME System Tool lên
– Bấm vào menu ở cột bên trái Me Region, nhìn qua cột bên phải sẽ thấy thông tin phiện bản Me của BIOS.
– Bấm vào đường dẫn Me Binary input File và tìm đến gói Intel ME Firmware Repository Pack chứa file BIOS gốc (đã tải ở bước 2).
– Ở SKU của thông tin là 1.5MB nên tìm đúng phiên bản 1.5MB chứa trong Intel ME Firmware Repository Pack (ví dụ phiên bản của tôi là 9.1.0.1120), nó sẽ cảnh báo reset để ghi đè, bấm OK.
– Bấm vào Build / Build setting để chọn đường dẫn lưu BIOS đã Clear Me.
– Bấm F5 để xuất file BIOS đã Clear Me ra (hoặc bấm lệnh Build / Build Image cũng được).
